合肥市宏發(fā)起重機(jī)有限公司
電話：15395130713傳真：0551-67700013
網(wǎng)址：http://www.kt-capsules.com
QQ: 1187675868
地址：安徽省合肥市肥東新城開發(fā)區(qū)燎原南路50號(hào)
您現(xiàn)在的位置：首頁(yè) > 新聞動(dòng)態(tài) > 行車維修之車輪
行車車輪是用來支承起重機(jī)自重及所承受載荷，并使起重機(jī)在軌道上往返行駛的裝置。車輪有單輪緣、雙輪緣、無輪緣之分。
行車車輪材料多采用碳素鑄鋼,踏面硬度為300-380HB，淬硬層深度距踏面20mm處要達(dá)到260HB。
行車廠家

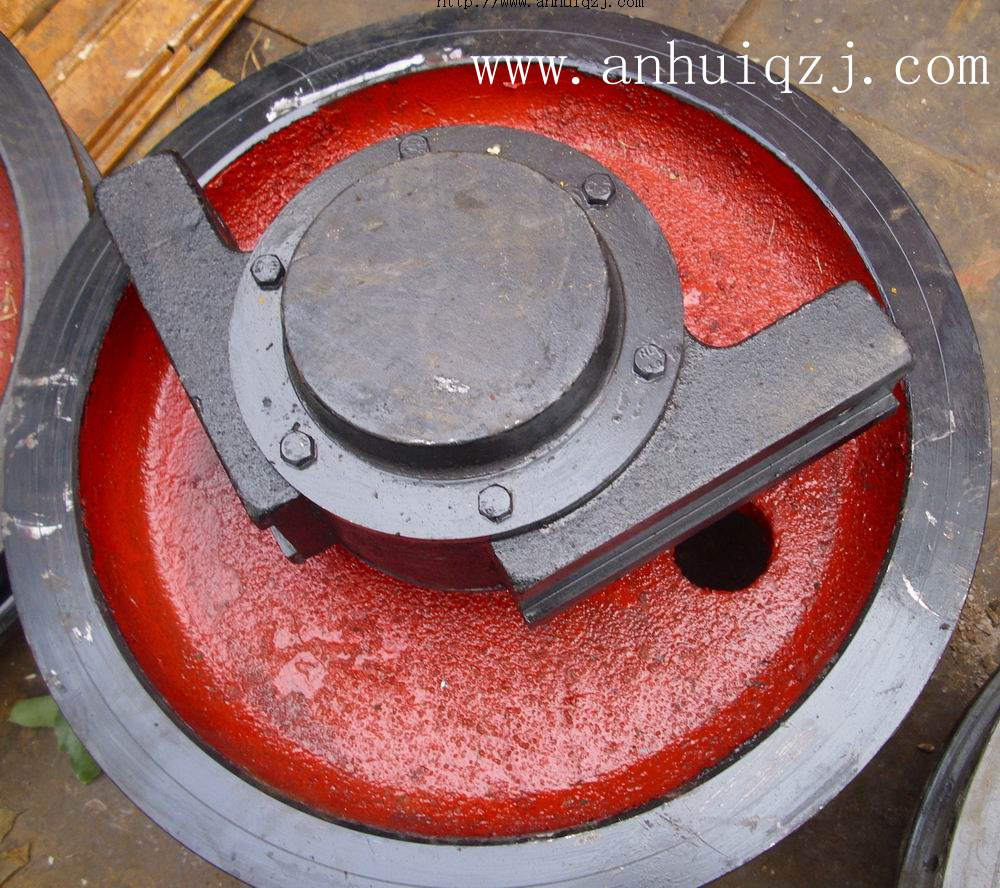

為便于安裝和維修，將車輪安裝在可整體拆裝的角形軸承箱中組成車輪組，成為一個(gè)獨(dú)立部件。車輪組由車輪、軸、軸承和軸承箱組成。
一、車輪損壞的常見情況
起重機(jī)車輪是最容易磨損的零件之一。在工作中，車輪損壞形式常見的有踏面剝落、壓陷、早期磨損以及輪緣的磨損和塑性變形等。根據(jù)車輪熱處理?xiàng)l件的不同，有以下幾種損壞情況：
1、表面淬火的車輪，由于硬化深度淺（一般在4-5mm），車輪所承受的最大剪應(yīng)力超過淬硬層的深度，踏面上出現(xiàn)大片剝落.
2、 不淬火的車輪踏面，由于硬度低，工作時(shí)有局部塑性變形，從而出現(xiàn)鱗片狀磨屑，而造成早期磨損。有時(shí)因制動(dòng)力矩過大，制動(dòng)時(shí)車輪在軌道上打滑，形成了局部磨損，使車輪踏面上出現(xiàn)深溝或車輪不圓等現(xiàn)象。
3、 表面局部壓陷，多因鑄造車輪踏面層下存在疏松、縮孔、砂眼等缺陷，在單位壓力較大時(shí)就出現(xiàn)凹坑。
4、 輪緣的磨損和塑性變形，是由于車輪或軌道安裝的質(zhì)量不佳等原因，造成車輪啃道，使輪緣逐漸磨損并產(chǎn)生塑性變形，接觸部分的表面因冷縮硬化而呈鱗片狀剝落，啃軌愈重磨損愈塊。
二、車輪的安全檢查
在鋼軌上工作的車輪出現(xiàn)下列情況之一時(shí)行車廠家建議報(bào)廢：
1、裂紋。
2、輪緣厚度磨損達(dá)原厚度的50%。
3、輪緣厚度彎曲變形達(dá)原厚度的20%。
4、踏面厚度磨損達(dá)原厚度的15%。
5、當(dāng)運(yùn)行速度低于50m/min時(shí)，橢圓度達(dá)1cm：當(dāng)運(yùn)行速度高于50m/min時(shí)橢圓度達(dá)0.5mm。
